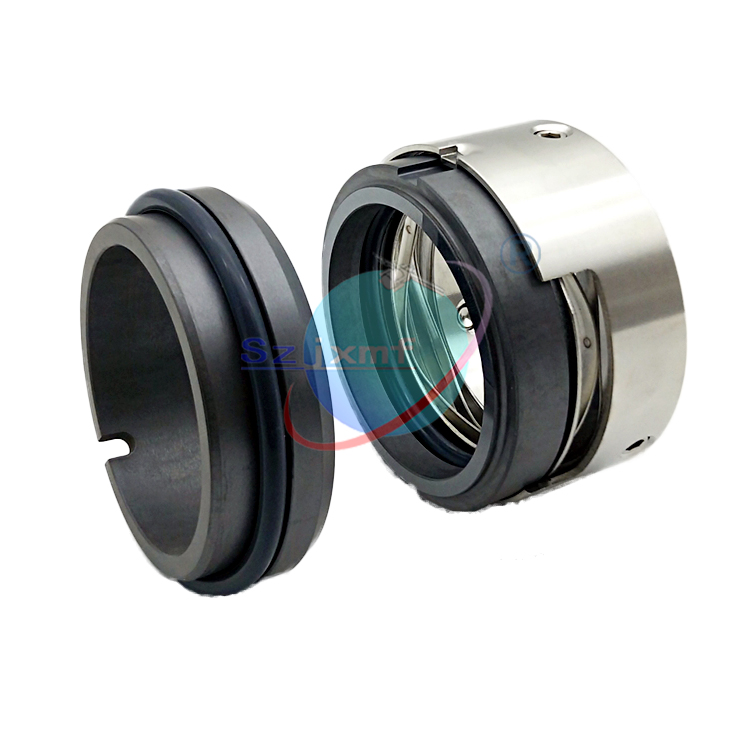

M7N 型机械密封
产品简介：
单端面 / 非平衡性 / 任意旋向 / 符合DIN24960标准，M7N 系列应用广泛，互换性强，密封环非紧嵌入，替换方便。推环由传动搭子卡住，防止弹簧脱落。静环可以限位，弹簧行程受限，避免碳环过度磨损。
运行参数：
d1=14…200mm 0.55”…8”，p1=16(25)bar 230(360)PSI，t=-50…220℃，-58F…430o，Vg=20m/s 66ft/s，轴向窜动量：
| d1 up to 25 mm: | ±1.0mm |
| d128 to 63 mm: | ±1.5mm |
| d1 65 mm and above: | ±2.0mm |
M74N多弹簧结构
静止环
扭矩传递
|
d1>100mm 由四只螺钉拧入凹坑。 |
|
|
|
|
M7F带螺纹泵 d1 max. 100mm M74F多弹簧带螺纹泵 d1 =14…200mm |
M7 S2键驱动 d1 max. 100mm M74 S2多弹簧键驱动 d1 =28…200mm |
M78N 旋转环用镶嵌结构 d1 =18…100mm t max. 180℃ |
